스피커에 대한 이론..

우선 현재 상황으로는,

음악중에서 약 3곡 정도가 음이 깨져서 나온다.

소리 크기와 상관없이 고음, 저음이 깨져서 나오는 현상 지속 중..



어떤 스피커가 깨졌는지 확인은 해봐야 하지만..

확인은 나중에 인천 매장으로 찾아가서 물어볼 예정이고, 까망이 약도 같이 사올 예정.



지금 예정으론 용운이가 준 스피커 세트로 업글, (2옴인데 패시브 4옴으로 해도 될랑가?)

센터 스피커 오디슨APX4로 업글을 기본으로 할 것같고,
하게되면 콘덴서와 저항작업을 해야 할것 같아서... 정리를 해본다.



1.     스피커의 주파수에 대한 개념.
주파수 대역은 보통 세 가지 주요 영역으로 나뉩니다.

  A.      저음: 20Hz ~ 200Hz  // 베이스와 드럼 소리

  B.      중음: 200Hz ~ 2kHz  // 사람의 목소리와 많은 악기 소리

  C.      고음: 2kHz ~ 20kHz  // 심벌즈와 같은 고주파 소리.

  D.     스피커가 위로 향하게 하고 소켓을 봤을 때 왼쪽이 +입니다.

2.     캐패시터 : 주파수를 짤라주는.

A.      극성 무극성이 있다.

B.      나가버리는 경우가 있어서 극성의 경우에는 +는 +끼리 연결해야 한다.

C.      캐패시터는 스피커의 + 극에 연결을 해야 하고,
스피커 단자와 케이블 띠고 단자에 캐패+극, 케이블에 캐패 -를 연결.

D.     문도로프 컨센샤가 제일 좋지만 나는 일본 니치콘 것 사용예정.

E.      트위터의 커패시터 용량(uF)

                           i.          늘리면 소리는 커지는 대신 음의 질감이 거칠어 집니다.

                          ii.          용량을 줄이면 소리는 작아지는 대신 고와지는 경향이 있습니다.

                         iii.          커패시터의 종류에 따라 음의 색이 변합니다.

3.     저항 : 음압(볼륨)을 낮춰주는 개념.

A.      가운데 스피커가 크고 양쪽이 음이 작은경우, 양쪽 메인 스피커에 맞춰서 음을 낮춰야 한다 이때 사용.

B.      L-PAD
   L-PAD

여기까지는 우리가 알고 있는 일반적인 볼륨과 같습니다만,
그 분배비율에 따라 등가적인 임피던스가 달라지는데,
이 분배비율에 상관없이 임피던스를 항상 일정하게 유지해 주는 것이 주된  차이점이네요.

C.      다이로 할때에는 가변저항을 써서 하는것도 좋다.
COSMOS Tokyo사의 RV24YN 20S B101 151C (100옴)

D.     가변저항 설치 :
1번 > 스피커-극 / 2번 > 스피커+극 / 3번 > 선로 (보통 선로>캐패)

E.      위 그림에서 적색화살표를 아래쪽으로 내리면 좌측의 직렬저항은 커지고 우측의 병렬저항은 작아지게 됩니다.
즉, 직렬저항이 커진만큼 병렬저항이 덩달아 작아져 전체 저항은 일정하게 유지되는 것입니다.
8옴 스피커에 4옴 저항을 직렬로 달면 12옴이 되는데 이 때 스피커와 병렬로 8옴 저항을 달아주면
  4 + (8 병렬 8) = 4 + 4 = 8
로 원래의 임피던스가 유지되는 간단한 원리입니다.
다만, 이때 연결할 수 있는 직렬저항이 스피커 저항 8옴보다 작아야 한다는 제한이 있지요.

4.     센터 스피커 개념

A.      센터스피커 미드에 저음을 걸러 줍니다
직결하면 베이스가 너무 방방 거려서 문제가 됩니다.
또 아무리 야매지만 베이스가 아래 깔리지않고 위로 올라오면 개판 납니다
대략 180~200Hz 선에서 끊어 주는데 180Hz이상의 음들만 통과시켜주는(하이패스) 부품이 콘덴서 입니다

B.      계산식

C = 콘덴서  / Rh = 스피커 옴수 / F = 주파수 (저음을 어디서 짜를꺼냐)
추가적으로 uF 이므로

 로
계산 및 생각하기 편하게 200Hz정도로 해주는 분들이 계십니다.

 = 220.833333 uF

 = 198.75 uF
그럼 콘덴서를 200~220.83 uF가 필요하고,
200 uF 짜리는 상당히 고가인 관계로,
220 uF 짜리 구매하면 된다.
니치콘 KA 220uF 35V(8x11.5) 950원 정도 생각함.

그럼 다음과 같은 그림이 된다.

미스스피커

C.      추가 고려사항 : 내차에는 니치콘 FG(Fine Gold) 47uF 50V(8x11.5) 짜리를 사용하면 아주 좋은 음이 나온다 하는데, 이건 뭔지 이해가 안된다..

 = 99.375 uF

 = 49.2675 uF


5.     트위터 : 고음만 나와야 함.

순정 트위터에도 커패가 달렸을터인데, 2~4uF 정도에서 장착되어 나옵니다.
커패시터와 같은 용량(uF) 내압(V)은 높은 필름 커패시터 구매. 오일 계열의 커패시터.

마지막 사진을 트위터에 적용할 수 있지만, 코일이 바로 타버릴꺼라…
계산만 적용할 라 했는데.. 이것도 기존에 계산한 표가 있네요..
보통 4.7uF (9000Hz) 이나 6.8uF (6000hz)를 사용하는데..  좋기는 6.8이 좋다 합니다. 코일이 버틸지가 문제지.
L-PAD라고 하는데 저항을 이용해서 직렬 및 병렬로 출력을 조절 해 줍니다

A.      L PAD 1 :   Z = 4Ohms(Ω)    A = 7db (음압 낮춤)
R1 = 2.21 Ω   8.3 Watts (w)      R2 = 3.23 Ω   3.71 Watts (w)
Speaker Power = 2.99 Watts

B.      L PAD 2 :   Z = 4Ohms(Ω)    A = 8db (음압 낮춤)
R1 = 2.41 Ω   9.03 Watts (w)      R2 = 2.65 Ω   3.59 Watts (w)
Speaker Power = 2.38 Watts

C.      L PAD 3 :   Z = 4Ohms(Ω)    A = 9db (음압 낮춤)
R1 = 2.58 Ω   9.68 Watts (w)      R2 = 2.2 Ω   3.43 Watts (w)
Speaker Power = 1.89 Watts

D.     L PAD 4 :   Z = 4Ohms(Ω)    A = 10db (음압 낮춤)
R1 = 2.74 Ω   10.26 Watts (w)     R2 = 1.85 Ω  3.24 Watts (w)
Speaker Power = 1.5 Watts

E.      보통 센터스피커에는 7~10데시벨 줄여 주는데 스피커와 마추심 될 듯 합니다. 6을 쓰면 소리가 엄청 크다 합니다.
만약 9db로 작업을 할 경우, R1은 2.7 R2는 2.2를 사용하면 됩니다.

F.      콘덴서는 R1 저항 왼쪽에 직결로 달아주면 됩니다.

G.      실제 작업



                           i.          미드 콘덴서 – 문도르프 220uF 100V 85’C

                          ii.          트윗 콘덴서 – 오디오파일러 4.7uF 250V

                         iii.          저항 – 문도르프 10W 2.7 Ω
이렇다는데 굳이 저항까지 비싼걸 써야 하는지 모르겠다.



문도르프/오디오파일러 MKP(Metallized Polypropylene)  2.2uF "

http://www.soundforum.co.kr/goods/goods_list.php?cateCd=002001006

​

좀 더 다양한 콘덴서와 저항

http://powerfulsound.com/category/%EB%8B%88%EC%B9%98%EC%BD%98nichicon/50/

전해콘덴서 > 니치콘 > 무극성DB 추천!!

얀센 저항(업체많이 사용) : https://onlyprice.co.kr/product/list.html?cate_no=1253





C = 콘덴서 (하이패스)  /  L = 코일(로우패스)

	Speaker Impedance
	2 Ohms		4 Ohms		8 Ohms
Frequency	L1	C1	L1	C1	L1	C1
80 Hz	4.1 mH	1000 uF	4.1 mH	1000 uF	4.1 mH	1000 uF
100 Hz	3.1 mH	800 uF	6.2 mH	400 uF	12 mH	200 uF
130 Hz	2.4 mH	600 uF	4.7 mH	300 uF	10 mH	150 uF
200 Hz	1.6 mH	400 uF	3.3 mH	200 uF	6.8 mH	100 uF
260 Hz	1.2 mH	300 uF	2.4 mH	150 uF	4.7 mH	75 uF
400 Hz	0.8 mH	200 uF	1.6 mH	100 uF	3.3 mH	50 uF
600 Hz	0.5 mH	136 uF	1 mH	68 uF	2 mH	33 uF
800 Hz	0.41 mH	100 uF	0.82 mH	50 uF	1.6 mH	25 uF
1000 Hz	0.31 mH	78 uF	0.62 mH	38 uF	1.2 mH	20 uF
1200 Hz	0.25 mH	66 uF	0.51 mH	33 uF	1 mH	16 uF
1800 Hz	0.16 mH	44 uF	0.33 mH	22 uF	0.68 mH	10 uF
4000 Hz	80 mH	20 uF	0.16 mH	10 uF	0.33 mH	5 uF
6000 Hz	51 uH	14 uF	0.1 mH	6.8 uF	0.29 mH	3.3 uF
9000 Hz	34 uH	9.4 uF	68 uH	4.7 uF	0.15 mH	2.2 uF
12000 Hz	25 uH	6.6 uF	51 uH	3.3 uF	0.1 mH	1.6 uF

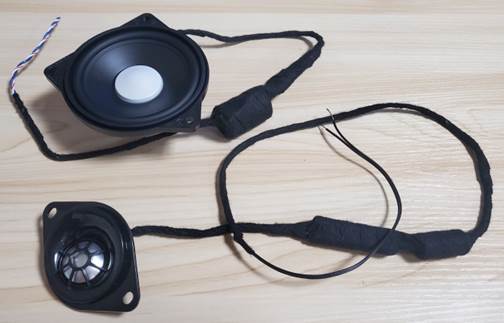

6.     설치편

A.      일단 저는 소리를 줄여주는 L-PAD값을 9데시벨로 정했구요
저항값은 근사치인 2.7과 2.2로 각각 2개씩 구매예정.(
http://www.soundforum.co.kr/goods/goods_list.php?cateCd=004001003

B.      미드콘덴서는 220uF / 트윗콘덴서는 4.7uF 구매 예정.
(4.7 검색안되면 전화로 오디오파일러 4.7콘덴서로 달라고 하시면 됩니다)
오디오 파일러 드럽게 비쌈 9천…

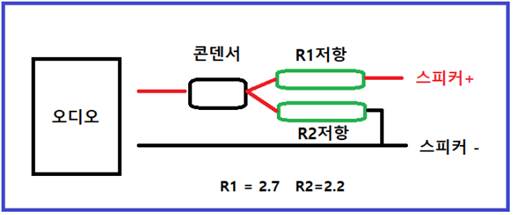

C.      그림으로 그리면 다음과 같이 됨.

D.     구매링크

                           i.          4.7
http://powerfulsound.com/product/%EB%8B%88%EC%B9%98%EC%BD%98-%EB%AC%B4%EA%B7%B9%EC%84%B1-db-47uf-50v/2084/category/82/display/1/

                          ii.          220
http://powerfulsound.com/product/%EB%8B%88%EC%B9%98%EC%BD%98-es-%EB%AC%B4%EA%B7%B9%EC%84%B1-220uf-25v125x25/2338/category/344/display/1/

                         iii.          둘다 오디오용 무극성 상급이니 극성 상관없이 편하게 연결하시면 됩니다

7.     참고자료

A.      비머베르크
https://cafe.naver.com/bimmerwerks/716904
https://cafe.naver.com/bimmerwerks/719577

B.      유투버 낫아라넛
https://youtu.be/_4hNj0Lez2U

C.      추천하는 커패시터 종류

                           i.          위마 WIMA MKP : 중고음을 잘 살려주고 음색이 맑음. 저음이 부드러움

                          ii.          문도르프 오디오파일러 : 고음이 맑게 나옴 비교적 고가, 여건이 된다면 슈프림 이상급 추천

                         iii.          오디오파일러 : 가성비 좋은 폴리프로필렌 커패시터, 음색이 비비드함

                         iv.          천일전자 MKP 오디오용 필름커패시터 : 가성비 좋은 국산 필름입니다. 메이커에 대한 선입견만 없으면 괜찮습니다.
시원한 음색이 특징.
